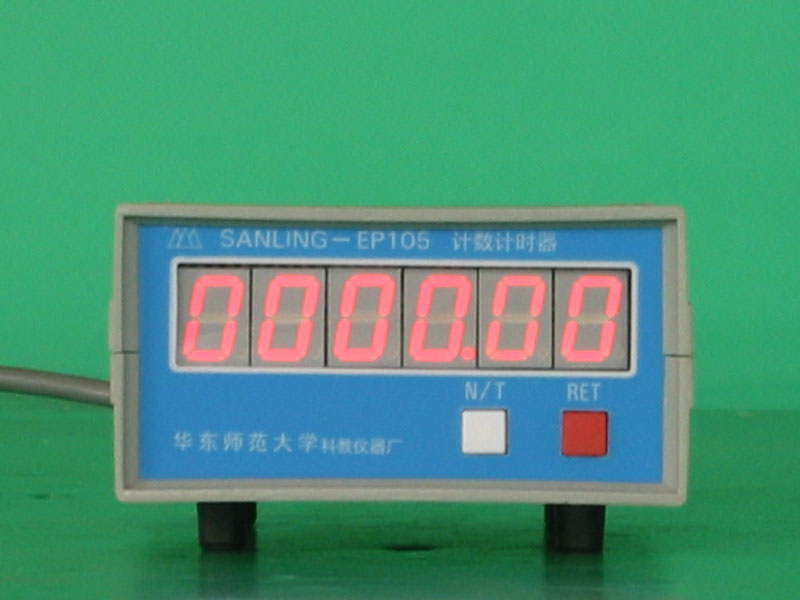

产品名称:简单计时计数器

货号:R0067

型号规格:EP105

单价:697元

品牌:-

心理学实验室仪器,简单计时计数器

产品介绍:

EP105型计时计数器是为本厂心理学仪器而设计的配套仪器,用于对实验整个过程的时间计时和在计时时间内同时对出现的次数进行计数的仪器,所以,广泛使用于心理学仪器,如:迷宫、双手调节、双臂调节、镜画仪、动作稳定等。

EP105型计时计数器采用了国外进口的CMOS集成电路,并使用了稳定度达到10-8 频率高达3.2768兆赫的石英晶体作为时基振荡器,经过215次分频,得到10mS的计时基准频率,所以有较高的计时精度,其精度为一般电子手表的100倍,因此EP105型计时计数器满足了对心理学一般实验的要求。

一、技术指标:

1.计时范围:0.00~ 9999.99秒

2.计时精度:10-3

3.显示误差:±1/100秒

4.计数范围:0 ~ 999次

5.电源:交流220±22伏

6.电源消耗功率:5 瓦特

7.体积:100×50×150MM3

8.重量:0.3 公斤

二、仪器控制显示板图:

三、仪器后面板图

四、输入插座示意图

1. START启动端,低电平有效

2. 5伏5MA输出(供发光二极管使用)

3. 5伏50MA输出

4. COUNT计数端,低电平跳为高电平计数一次

5. STOP停止端,低电平有效

6. 接地端

注:停止端、启动端和计数端输入阻抗为47千欧姆

五、使用方法:

1.将从心理学实验仪器上引出的引线插头插入本机的输入插座,(注意插头在插入之前,请认准插头和插座上的方向要一一对应,绝对不能错位)。

2.打开电源开关,显示“0000.00”计时显示状态,使用者也可按一下N/T按钮,显示“000”的计数显示状态。当实验开始时,计时开始,如显示是计时状态,使用者可看到数字的跳动,同时仪器内的计数器进入计数状态。

3.当实验结束时,计时停止,计数锁定,蜂鸣器鸣响,使用者可通过按动N/T按钮切换显示状态,得到实验数据。

4.如要再次进行实验,可按RET按钮,仪器复位,就可进行下一次实验。

六、注意事项:

1.仪器应在电源电压为交流220±22伏的范围内使用。

2.仪器的电压输出,电流应严格控制在规定值(见输入插座示意图)之下。

3.仪器的输入电压应严格控制在5伏以下,否则将损坏仪器内部的器件。

4.在打开仪器电源,特别是开启电源开关速度慢时,偶尔仪器会自动进入工作状态,这是由于仪器为了保证计时精度,仪器的计时启动灵敏度极高,易受开关接点电火花干扰而引起的,此时使用者只要按一下RET键,就可回到原始状态。

5.仪器在不使用时,应存放在干燥的地方。

6.严禁使用者私自拆、装、改造本仪器。
