EP106型计时器是为本厂心理学仪器而设计的配套仪器,用于对实验整个过程的时间计时的仪器，是EP507型空间知觉测试仪的配套计时仪器。
EP106型计时计数器采用了国外进口的89C51单片计算机集成电路，并使用了稳定度达到10-8 频率高达12兆赫的石英晶体作为时基振荡器，所以有相当高的计时精度，因此EP106型计时计数器满足了对心理学进行研究的研究人员的要求。
一、技术指标：
1.计时范围：0.00 ~ 9999.99秒
2.计时精度：10－4
3.显示误差：±1/100秒
4.计数延时：100毫秒
5.电源：交流220±22伏
6.电源消耗功率：5 瓦特
7.体积：100×50×150MM3
8.重量：0.3 公斤

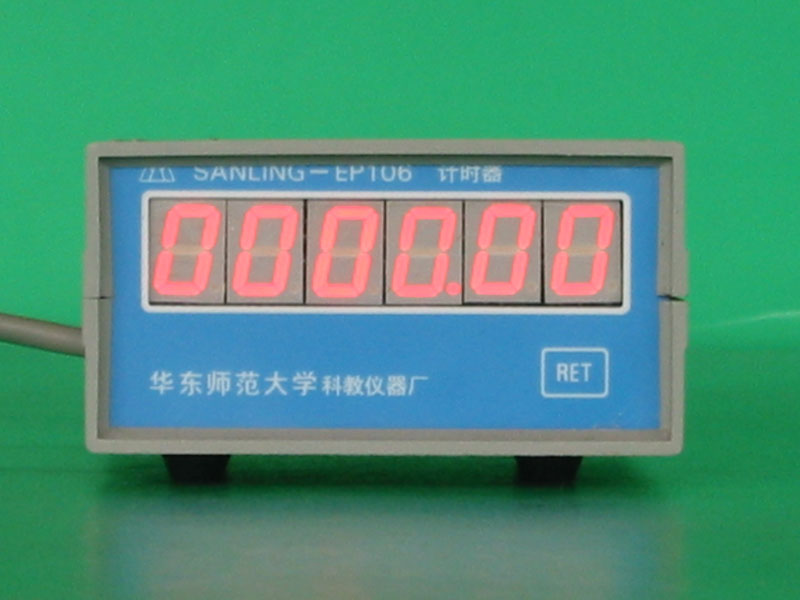

二、仪器控制显示板图：
三、仪器后面板图四，输入插座
1.GND（接地端）――输入信号接地端。
2.START（启动端）――电平负跳变时，计时开始。
3. STOP（停止）――电平负跳变时，停止计数计时。
注：信号输入端的输入阻抗为47千欧姆，最大输入电压为5伏。
五、使用方法：
1.将从心理学实验仪器上引出的引线插头插入本机的输入插座，（注意插头在插入之前，请认准插头和插座上的方向一一对应，绝对不能错位）。
2.打开电源开关，显示“0000.00”计时显示状态。计时开始。
3.当实验结束时，计时停止，得到实验数据。
4.如要再次进行实验，可按RET按钮，仪器复位，就可进行下一次实验。
六、注意事项：
1.仪器应在电源电压为交流220±22伏的范围内使用。
2.仪器的电压输出，电流应严格控制在规定值（见输入插座示意图）之下。
3.在打开仪器电源，特别是开启电源开关速度慢时，偶尔仪器会自动进入工作状态，这是由于仪器为了保证计时精度，仪器的计时启动灵敏度极高，易受开关接点电火花干扰而引起的，此时使用者只要按一下RET键，就可回到原始状态。
4.仪器在不使用时，应存放在干燥的地方。
5. 严禁使用者私自拆、装、改造本仪器。 |
