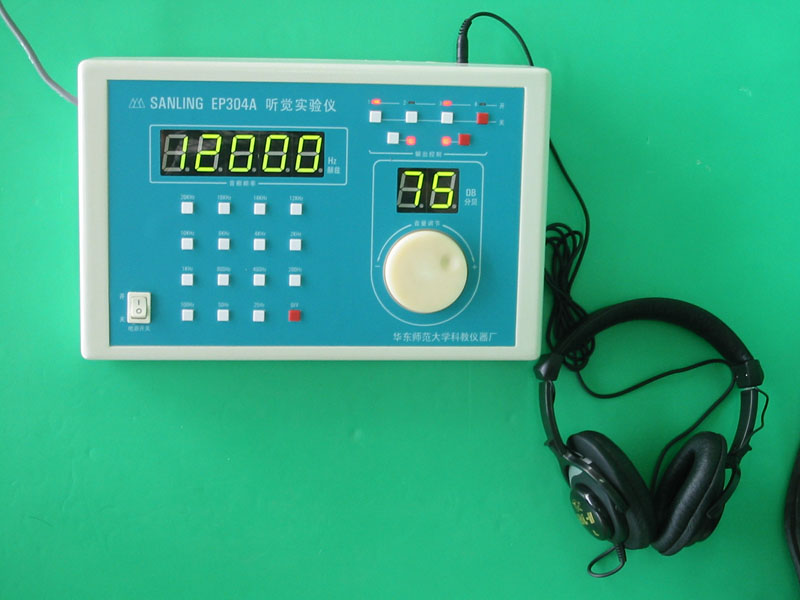

EP304A型听觉实验仪是本厂生产的EP304听觉实验仪的升级型。它采用了单片正弦波发生集成电路、高保真音频放大集成电路，所以具有较高的电性能指标。同时，本仪器还采用了先进的数字显示音量调节电路、电子开关和数字式频率显示，使仪器使用更为方便直观、经久耐用。并且可同时对4名被试进行测试。
听觉实验仪是在测定可听到声波频率，证实声音的响度阈限和声波频率的关系，检验响度与频率的关系，测量等响曲线等一系列听觉实验的常用仪器，并帮助学生掌握实验方法。
EP304A听觉实验仪为听觉实验提供了一个较为理想的音源。它是一种能产生频率在25赫兹到20千赫兹内的15个点频正弦波信号发生器。
技术指标：
1、频率显示：5位1英寸LED数码管
2、输出音频波形：正弦波
3、频率范围：25HZ ～ 20KHZ（25Hz、50Hz、100Hz、200Hz、400Hz、800Hz、1000Hz、2000Hz、4000Hz、8000Hz、10000Hz、12000Hz、14000Hz、18000Hz、20000Hz）共15个定点频率。
4、频率误差：小于3％
5、波形失真度：小于3％（1000HZ，－10DB）
6、频率响应：25 ～ 20KHZ（±1DB）
7、声音强度显示：2位1英寸LED数码管
8、声音强度显示范围：0 ～ 99 分贝（每格1分贝）
9、输出：左右两声道，4路
10、输出功率：负载200 欧姆，2 X 5毫瓦
11、信噪比：≥80 分贝（A计权）
12、耳机型号：EDL－903宽频带立体声耳机
13、耳机阻抗：200欧姆
14、使用电源：交流220±22伏
15、外形尺寸：330X220X85毫米3
16、质量：2.3公斤
使用方法：
1. 接上电源开关，插上耳机1到4付。
2.无误后，打开电源开关，仪器频率显示“―――00”，音量显示“40”DB。对应耳机插入的插座，按下一次耳机开关，对应指示灯点亮；再按下一次耳机开关，则关闭。建议主试根据被试的多少打开对应的耳机开关。
3. 按下一次左右声道按钮，打开相应的左右声道；再按下一次耳机开关，则关闭。根据实验内容，可同时或分别选用左右声道。
4.通过按下频率选择按钮，以选择音频频率，如需12千赫兹频率，则按标有12KHZ的按钮，频率显示“12000”，此时被试可听到频率是12千赫兹的音频信号。
5.主试调节音量调节旋钮，顺时针方向旋转旋钮，音量增强，逆时针旋转，音量减弱。调节音量时，音量指示变化。
6. 如果主试需关闭信号，则按一下标有OFF的按键，则信号关闭，需再打开，就按需要的频率按键。
注意事项：
1. 开机前，请确认所使用的电源在交流198～242伏所规定的范围内。否则可能导致仪器受损。
2.每次打开电源开关，仪器将自动把音量设置在“40”分贝，而音频信号则设置在关的状态，显示“00”。
3.实验前，仪器最好先预热2分钟，使仪器各项指标达到最佳状态。
4.禁止在开机状态，插拔耳机插头。
5.由于目前在耳机制造技术上原因，耳机在整个音频范围内，各频率上转换效率的不同，导致在同样电平的驱动下，不同频率的声强不同，在此附出耳机频率响应的表格，主试和被试可根据此表格，对实验结果进行推算和分析，例如当频率1KHZ时，音量显示“56”，而频率换成10KHZ，查表10KHZ为“－4”，则音量为56－4＝52；同理频率为2KHZ，音量56＋5＝61，由此可得到较正确的实验结果。
20KHZ |
18KHZ |
14KHZ |
12KHZ |
10KHZ |
－16 |
－13 |
－4 |
－0.5 |
－4 |
8KHZ |
4KHZ |
2KHZ |
1KHZ |
800HZ |
5.5 |
－7.5 |
5 |
0 |
－3 |
400HZ |
200HZ |
100HZ |
50HZ |
25HZ |
－5 |
－7 |
－22 |
－23 |
－23 |
由于受测试条件所限频率大于12KHZ和小于100HZ时，表格所列数据仅供用户参考
6. 整机附一付耳机，如用户需另购耳机，请与本厂联系。 |
