混色轮是心理学教学和科学研究的基本仪器之一，是一种视觉实验多用途实验仪器，用它可做颜色混合实验，颜色明度实验，视觉螺旋后效实验等多种教学实验和演示实验，本仪器也可作为物理学中光学教学的演示仪器。

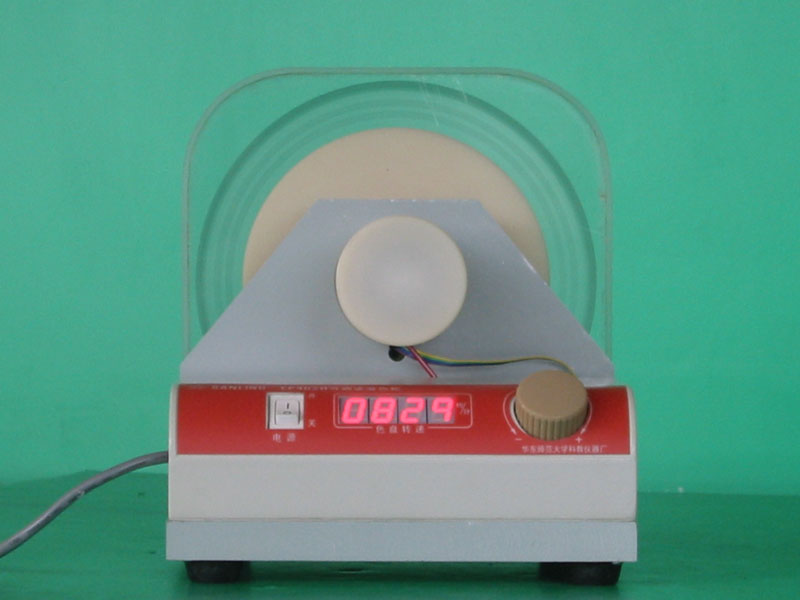

EP402H型是我厂生产的EP402型可调速混色轮的升级换代产品。采用了目前较为先进的脉宽调制技术，对直流伺服电机进行无级调速，转速可调范围进一步扩大。使混色实验和螺旋后效实验可以在同一转盘上进行；同时仪器内部的高精度转速计，实时地测出混色轮的每分钟转速，并且以四位数码管显示。为了防止混色盘在高速旋转时，纸盘片意外飞出造成伤害，在仪器的转盘外加上了透明的防护罩，大大提高了安全性能。
技术参数：
1.转盘直径：200毫米
2.转盘转速： 40 ~ 3000转/分
3.转盘旋转方向：逆时针
4.转盘刻度：±360度
5.转速显示范围：4～9999转/分
6.显示精度：0.4%
7.电源电压：交流220±22伏
8.消耗功率：40瓦特
9.外形尺寸：210X210X230MM3
10.质量：6.5公斤
使用方法：
1.在做混色实验以前，需将纸盘进行复合，复合方法见下图1，先将二种纸盘互对径向切缝处交叉插入，右面纸盘的下面部分叠放在左面纸盘的上面，而上面部分叠放在左面纸盘的下面，插入后使二纸盘同心，然后再根据实验要求，转动纸盘使各纸盘呈现的角度符合要求。
图2（各纸盘的颜色面在前）
如实验需3种纸盘复合，其方法是在2种纸盘复合的基础上，将第3张纸盘开口处插入，见图2，复合成3种颜色的纸盘。3种颜色以上的纸盘复合，可根据上面所述的方法，以此类推。
※总之纸盘复合后，其开口方向必须和色盘旋转方向相反，及开口方向为顺时针，避免高速旋转时纸盘切风，撕破纸盘并飞出，造成人员伤害。
2．认真检查转盘上的塑料角度盘，如发现有任何裂缝，请不要使用仪器，以免转盘高速旋转时，巨大的离心力使塑料角度盘完全裂开，碎片飞出造成意外伤害事故。
3．将在转盘中心的纸盘压紧螺栓以逆时针方向旋转拿下，把复合好的纸盘或螺旋后效图形卡放在转盘上，再将纸盘压紧螺栓顺时针方向旋紧，注意纸盘压紧螺栓必须拧紧，卡片不能有任何松动。
4．在打开仪器电源开关前，请不要让人站立在仪器二侧面。检查无误后，插上电源插头，打开电源开关。
5．混色实验：装有彩色复合纸盘的转盘开始旋转，转速显示窗口的数码管显示此时转盘的每分钟转速，主试者慢慢地调节转速调节旋钮，顺时针方向旋转转速调节旋钮，转速提高；逆时针方向旋转转速调节旋钮，转速变慢。调节转速调节旋钮使数码管显示的每分钟转速符合要求，即能达到混色实验的效果。
6．螺旋后效实验：装有螺旋后效纸盘的转盘开始旋转，转速显示窗口的数码管显示此时转盘的每分钟转速，主试者慢慢地调节转速调节旋钮，顺时针方向旋转转速调节旋钮，转速提高；逆时针方向旋转转速调节旋钮，转速变慢。调节转速调节旋钮使数码管显示的每分钟转速符合要求，当被试者看清后立即关闭仪器的电源开关，来测试被试者的后效时间和转数。
7．实验结束后，先将转速调节旋钮逆时针转动，将转速调到最低，然后关闭电源开关，在转盘彻底停止旋转后，纸盘压紧螺栓以逆时针方向旋转拿下，把纸盘拿下，再将纸盘压紧螺栓顺时针方向旋上，注意纸盘压紧螺栓必须拧紧，以免丢失。
注意事项：
1．使用仪器前必须认真阅读本仪器的说明书，了解仪器的技术性能、纸盘的组装、转盘转速的调节等使用方法。
2．仪器的操作必须按本说明书上所述的步骤进行。
3．仪器的转盘在旋转时，严禁用任何东西去碰转盘，以免造成仪器损坏，发生意外人员伤害事故。
4．仪器有时在低速时难以启动，此时主试者可慢慢地顺时针方向旋转转速调节旋钮，待启动后再调节转速调节旋钮，使转速达到要求。
5．由于转盘大，惯性大，转速的变化比较缓慢，所以要使转盘达到所要求的转速，调节转速必须在观察转速显示数值的同时慢慢地反复地调节转速调节旋钮使转速达到要求。
6．仪器经长期使用后，如发现转盘上的有机玻璃角度盘出现裂缝时，请立即停止仪器的使用，并及时更换，有机玻璃角度盘我厂有售，请和我厂联系。
7．为了用电安全，本仪器采用三芯电源插头，请用户必须使仪器的地线良好地接入大地。
8．本仪器售出时，附各种颜色的纸盘9张，螺旋后效纸盘5张,空白纸盘2张。
|
