一、概述
皮肤电测试仪是测皮肤电反应的仪器，最早亦称心理电反射，其机理是：在情绪状态时皮肤内血管的舒张和收缩，以及汗腺的分泌等变化，所引起皮肤电阻的变化，皮肤电测试仪就是用于测定植物性系统的情绪反应。
二、技术性能
1. 测试显示范围：0－±50μA
2. 灵敏度：＜10mV
3. 可交直流两用
3.1 交流供电：AC220V±22V 50HZ
3.2 直流供电：DC9V叠层电池二块
4. 环境温度：0～40℃
5. 外形尺寸：130×210×210mm2
6. 质量：1.5kg
三、工作原理
人体表面各部位存在皮肤电阻，当人受到外界因素刺激引起情绪变化，在皮肤上就有电阻值变化，当外界加有电动势时（由本机送出），二点之间就存在电位的变化，当然这电位是微弱的，本仪器就是将这微弱变化的电位差通过低噪声高放大倍数的电路放大，再反应到电表上，使主试知道被试在某一事物发生了情绪变化。
四、结构和使用方法

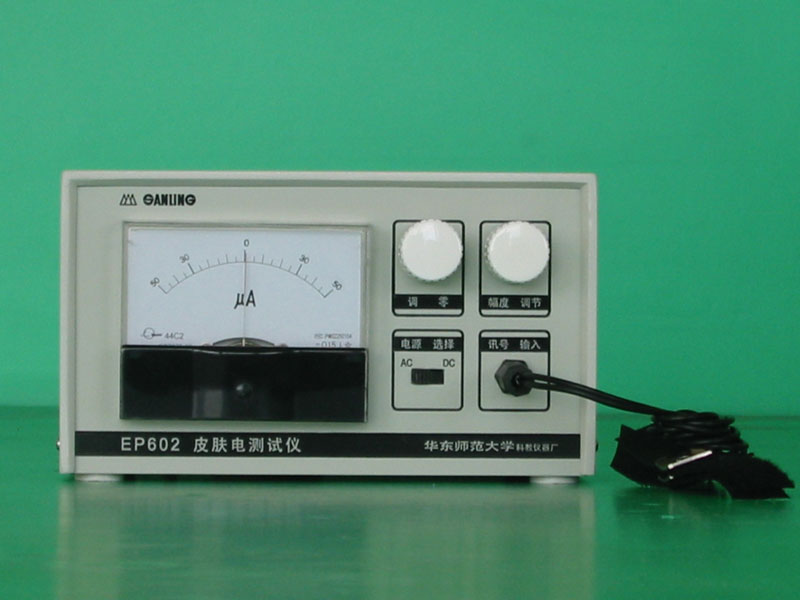

本仪器包括主机及探头。仪器背后有交流电输入插座、保险丝和交流电源电源开关。主机正面左上方是表头，反映情绪变化值，主机正面右侧上二为灵敏度调节旋钮，右侧下二为电源选择开关，向左为AC，使用交流220伏电源，此时仪器需输入220V交流电源；向右为DC，使用直流电源，当使用DC时，用户需打开仪器背部的小后盖，装入GP 9V叠层电池两节。主机正面右侧上一为调零旋钮。主机正面右侧下一为探头输入孔，探头极片是导电良好的金属片，使用时皮肤与极片接触处，薄薄地涂复一层导电液（本机附有一瓶导电液），使极片与皮肤接触良好，随后扣紧尼龙扣带。开机前，先将灵敏度旋钮，向逆时针方向旋到底，如使用交流电源，请将电源插头插入220伏插座，注意插座上的接地端接地一定要良好，然后再检查电源选择开关是否在AC端，此时可打开电源开关，调节调零旋钮，使显示指针为零，当被试情绪稳定一分钟后，再调节灵敏度旋钮，使指针向左或向右偏转约整个指示的1/3；随后主试可对被试作各种事物反应实验，如发现指针偏转超出表头范围，可适当调节灵敏度。
注意实验需在环境安静的室内进行。
EP602皮肤电测试仪装箱单：
主机 一台
电极及插头 一付
电源线 一根
导电液 一瓶
使用说明书 一份 |
