产品名称：数字式皮阻皮温计

型号规格：EP605

单价：697元

品牌：-

产品介绍：

概述：

在情绪状态时，有机体内部发生一系列的生理变化,测定这些变化的指标就是生理指标。在多项生理指标中，人体的皮肤温度和皮肤电阻的测定是反映人体心理的放松和紧张程度、情绪波动、性格特征的重要依据。

EP605型数字式皮阻皮温计采用了目前国内较为先进的UT30C型数字式万用表，该表是一种功能齐全，性能稳定，结构新潮，安全可靠小型手持式31/2位数字万用表,配合我厂专业制作的点状温度传感笔和探点间距可调的皮肤电阻传感器，可全面适应心理测试的要求。同时数字式万用表可单独使用，可用于测量交直流电压和电流，电阻，频率，温度，二极管正向电压降等，又是理想的电气维修工具。

安全规则和注意事项：

1. UT30C仪表设计符合GB4793.1污染2级，过电压标准（CAT Ⅰ 600V ，CAT Ⅱ 300V）并有双重绝缘。请按照本说明书的说明使用，否则仪器所提供的保护可能会受到损坏。

2. 温度探笔的点状探头所测试的温度必须小于250℃。

3. 万用表后盖没有盖好前严禁使用，否则有电击危险。

4. 使用前应检查表笔绝缘层，应完好、无破损和断线。

5. 液晶显示电池不足符号时，应及时更换电池，以确保测量精度。

6. 量程开关应置于正确测量位置。

7. 被测信号不允许超过规定的极限值，以防电击和损坏仪器。

8.严禁量程开关在测量中改变档位，以防损坏仪器。

9. 被测电压高于直流60V和交流42Vrms的场合，应小心谨慎，防止触电。

10. 必须用同类标称规格的快速反应保险丝更换坏保险丝。

11. 不要在高温、高湿环境中使用，尤其不要在潮湿环境中存放，受潮后仪器性能可能会变劣。

12. 请勿随意改变仪器内部接线，以免损坏仪器和危及安全。

13. 维护保养请使用湿布和温和的清洁剂清洁仪器外壳，不要使用研磨剂或溶剂。

规格：

1. 任何端子和接地之间的最高电压：600Vrms。

2.10A端子：无保险丝。

3.MA端子的保险丝：D5X20－F 0.3A 250V。

4.最大显示：1999，每秒更***～3次。过量程显示“1”。工作温度：0℃～40℃ 储存温度：－10℃～50℃

5. 机内电池：9V NEDA 1604或6F22或006P

6.外形尺寸：万用表75mmX130mmX36mm

皮阻探头75mmX130mmX36mm

皮温探头

7.重量：万用表 约150克（包括电池）

皮阻探头

皮温探头

技术指标：

1. 正确度：±（a％读数＋b字数），保证期为1年

2. 环境温度：23℃±5℃

3. 相对温度：＜75％

1)电阻（皮阻）测量

☆ 过载保护:所有量程230V直流或交流

2)温度(皮温)测量

☆ 过载保护：230V直流或交流

3)直流电压测量

☆输入阻抗：所有量程10MΩ

过载保护：对于200 mV 量程为230V直流或交流，其余量程均为500V直流或交流。

4)交流电压测量

☆输入阻抗：所有量程5MΩ

频率响应：40～400Hz

显示：正弦波有效值（平均值响应）

过载保护：除200 mV档230V直流或交流外，其余量程均为500V直流或交流。

5)直流电流测量

☆过载保护：F. 0.3A/250V 保险丝

10A档量程无保险丝，测量时间要求≤10秒；间隔时间≥15分钟。

测量电压降：满量程为200mV。

6)二极管、三极管、通断测量

☆过载保护：230V直流或交流。（不包括三极管量程）

结构示意图：

万用表：

1. LCD显示窗

2. 数据保持选择按键

3. 量程开关

4. 晶体管插座

5.公共输入端

6. 10A输入端

7. 其余测量输入端

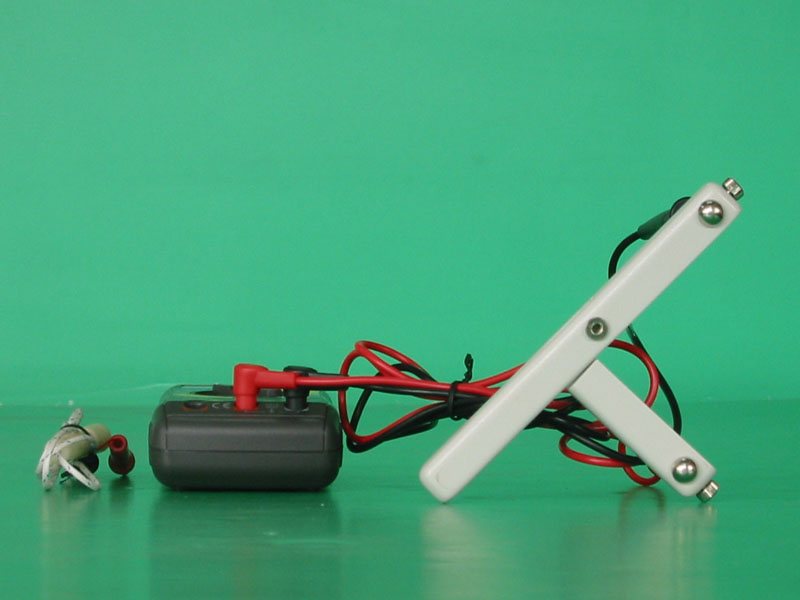

皮阻测试器具：

1.表棒插入孔

2. 表棒插入孔

3. 调节紧固螺帽

4.活动臂

5.手柄

6.探点

7.万用表表棒固定螺帽

探点的距离为2～9厘米

操作说明：

首先请注意检查9V电池，将量程开关置于所需的位置，如果电池不足，则显示屏上会出现符号。

还要注意测试笔插口之旁符号，这是警告你要留意测试电压和电流不要超出指示数字。

1. 电阻（皮阻）的测量：

皮阻的测量：将万用表的两表棒插入皮阻测试器具的表棒插入孔，旋紧表棒固定螺帽，旋松皮阻测试器具上的调节紧固螺帽，转动活动臂，使两探点的距离符合实验的要求，然后旋紧调节紧固螺帽；如果测试距离大于9厘米，可拆下调节紧固螺帽，拔出活动臂进行测量。

电阻的测量：注意小心：检测在线电阻时，为了避免受损，须确认被测电路已关掉电源，同时电容已放完电，方能进行测量。

在200Ω档电阻测量时，测试笔引线会带来0.1~0.3Ω电阻测量误差,为了获得精确读数,可以将读数减去二表笔短路读数值,为最终读数。在被测电阻值大于1MΩ时，仪表需数秒后方能读数稳定，属正常现象。

2.皮温（温度）的测量

将随机附件皮温测试笔的黑色插头插入万用表的COM插口，红色插头插入℃插口。并将万用表的量程开关旋转至℃的符号处。当既就能显示温度探点的温度，主试可拿着皮温测试笔在被试身上进行测量，注意主试用力要轻，以免损坏探点；另外本温度测试笔最高可测温度为250℃。当温度测试笔卸下时，仪表显示值为常温。

3. 直流电压的测量

注意小心：不要测量高于500V的电压。虽然有可能读得读数，但会损坏内部电路及伤害到你自己。在测量之前不知被测量电压值的范围时，应将量程开关置于高量程档，根据读数需要逐步调低。当只在高位显示“1”时，说明已超量程，须调高量程。在每一个量程档，仪表的输入阻抗均为10MΩ。这种阻抗会在高阻抗电路中引入测量误差。如果电路阻抗是在≤10KΩ，误差可以忽略（0.1%或更低）。

4.交流电压的测量

注意小心及操作说明均类同直流电压测量

5.直流电流的测量

注意小心：当开路电压即与地之间的电压超过安全电压60V时，切勿尝试进行直流电流测量，以避免仪表或被测设备的损坏，及伤害到你自己。因为这类电压会有电击的危险。

在测量前一定要切断被测电源，认真检查输入端子及量程开关位置是否正确确认无误后，才可通电测量。如果不知被测电流值的范围时，应将量程开关置于高量程档，根据读数需要，逐步调低。MA输入插孔，输入过载会将保险丝熔断，须予更换，保险丝外形尺寸：D5X20mm规格：F.0.3A/250V。10A输入插孔，内部没有设保险丝，为了安全使用每次测量时间应≤10秒，间隔时间≥15分钟。

6.二极管测量：

注意小心：为了避免仪表损坏，在线测试二极管前，应先确认电路已被切断电源，电容已放完电。用二极管档测量二极管，三极管，及其半导体器件二个极的电压降，对一个硅半导体结构的正常读数，正向应该是0.5~0.8V之间。反向显示“1”即为开路。此时红表笔对应的极为“＋”，黑表笔对应的极为“－”。

7.三极管hFE的测量

先确认被测晶体三极管的PNP型还是NPN型。然后将被测三极管E，B，C三个极分别插入面板对应的晶体管三个极插孔内。仪表显示读数为hFE近似参考值。测试条件为基极电流约10μA，Vce约为3V。
