一、概述：

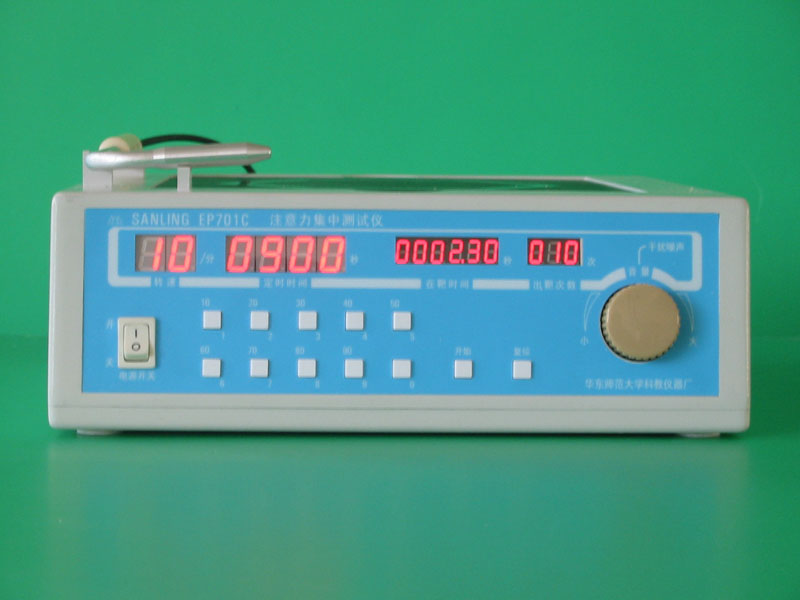

EP701C注意力集中能力测定仪是根据体育运动心理训练的实践、心理学科研和实验及教学需要而设计的，可进行视觉动作学习和注意力测定，以达到培养运动员的注意力集中的能力和增强运动员抵抗外界干扰的能力。
在教学上，它既能作演示实验，又能作视觉动作学习的教学实验；在科研上，它能研究和测定各种职业人员的注意力集中水平。
在测试过程中，本仪器能记录在预定时间内被测试人员动作失败（离靶）的次数，还能记录总的在靶时间，同时还可根据需要制造各种干扰因素，以测定在各种干扰环境下被测试人员的抗干扰能力。
二、技术性能：
1. 最大定时时间：9999秒
2. 最大在靶时间：9999.99秒
3. 最大出错次数：999次
4. 接收靶尺寸：10 X 20 mm2
5. 测试盘转速：10 转/分、20转/分、30转/分、40转/分、50转/分、60转/分、70转/分、80转/分、90转/分,±5%
6. 电源：220±10％ f＝50Hz
7. 温度：0～40℃
8. 噪声干扰源：输出电平≥－12DB，（负载32欧姆）有效值
9. 外接干扰信号的输入阻抗：47kΩ
10. 外形尺寸：300×300×120mm3
11. 重量：2.7公斤
四、使用方法：
1. 硬件联接：将L形光笔插头插入主机反面“光笔输入插座”处；如需干扰，则将耳机插头插入主机的“耳机输出”处；如需外接干扰信号，可通过CSX3－3.5型的立体声插头插入“干扰信号输入”处，插头的接线方法如图；最后插上电源插头。
2. R信号L信号公共端
3.打开电源开关，仪器自动进入上电复位状态（也可在任意时刻按红色“复位”键进行复位）。仪器面板上的转速显示“50”，定时“0030”，在靶时间显示“0000.00”，并且转速显示在不停闪烁。
4. 仪器进入转速设置及定时设置，此时仪器转速显示开始闪烁，此时按定时定速键组的按钮，选择转盘速度，在每个键的左上方分别标有“10、20、30―――90”选择相应的键，以决定转盘速度，例如按标有30的键，则转盘速度是每分钟转30圈。完成转盘速度选择后，转速显示停止闪烁。
仪器定时显示开始闪烁，按定时定速键组的按钮，选择定时时间，在每个键的右下方分别标有“1、2、3～0”，按动相应的按钮，输入定时时间数值即可，如分别输入“2”，“7”，“3”，即完成定时273秒。
此外，仪器也可按缺省运行，跳过定速、定时设置步骤，直接按“开始”键，仪器即按转速50转/分，定时30秒运行。
5. 调节干扰噪声音量旋钮，可改变干扰强度。
6. 被试按主试的要求将L形光笔头放在实验图形板的轨迹上的某一处（由主试确定）
7. 主试按“开始”键，被试即可以进行测试，被试手持L型光笔跟踪图形板下运动的红色接收靶，当光笔头第一次跟踪到红色接收靶时，仪器正式开始计时、计次。同时仪器发出“嘀嘀”二声，以示仪器开始正式测试。当定时结速后，仪器再次发出“嘀嘀”二声，以示结束。
8. 主试记录结果。
9. 当完成一次测试后，转速及定时时间显示闪烁。如再次按下“开始”键，仪器将以刚才的设置参数运行。
如需改变设置，则需按“复位”键进行复位，再重复步骤4。
五、注意事项:
1. 仪器干扰信号需外接时，应把输入的信号强度控制在0分贝以下，以获得较佳效果。
2. 由于L形光笔头发出的是被超声波信号调制红外线，通过实验图形板下的转动接收靶反射到转轴中心的接收器上，因此，灵敏度极高，所以在测试时被试应使光笔头轻轻放在图形板上或离开1～2毫米，以保证实验结果的正确。
3. 仪器工作时，接收靶转动，此时严格禁止任何物体接触转动的接收靶。以免损坏仪器的传动机构。
4. 仪器在不使用时，请将一块实验图形板放在仪器的安放图形板位置上，以防灰尘。
5. 插入耳机输出、干扰信号输入插座的插头，必须使用直径为3.5的CSX3－3.5型立体声插头，禁止使用其它类型的插头，以防信号短路，损坏设备。
六、附件：
实验图形板3块，L形光笔一支 |
