   产品分类--人体针灸系列模型

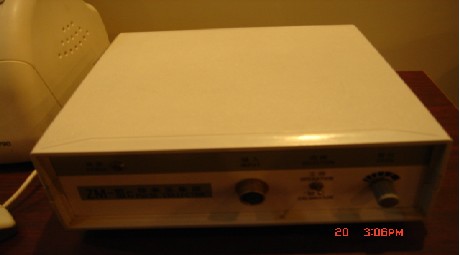

ZM-IIIC智能型中医脉象仪

价 格:27300元

ZM-Ⅲ型智能脉象仪是上海中医药大学中医诊断教研室在几十年中医脉象客观化研究及仪器研制基础上结合现代计算机技术研制而成的一种智能型中医现代化检测仪器。

  ZM-Ⅲ型智能脉象仪由单头脉象换能器、脉象放大器、A/D转换卡、计算机和脉象辩证分析软件等部分组成。能自动采集脉象信号,并将中医脉象的位、数、形、势和脉图的各项特征参数作自动分析处理,同时结合中医望诊、问诊(以人机对话形式),根据中医八纲辩证的思路,提示受试者的健康状况等内容。

功能用途:

1.ZM-ⅢC型智能脉象仪主要用于无创性脉象检测。换能器可根据需要安放在桡动脉寸、关、尺任何一部检测脉象信息。

2.ZM-Ⅲ型智能脉象仪有系列脉图检测、40秒脉图检测功能,能实时显示、存储、重读数字化脉波信号,自动判读脉象的位、数、形、势,识别脉图特征参数,并以多逻辑判断模式确定脉名;能以脉诊检测为线索,经人机对话询问病人的症状,作出初步的中医八纲和脏腑辨证结论;能显示和打印系列脉图、最佳脉图及其特征参数、取脉压力-脉幅趋势图、40秒脉波趋势图等组成的脉图检测报告;以及根据脉象提示的动脉系统张力、阻力、生理年龄、自律神经平衡状态和辨证结论等组成的临床辅助诊断报告。

3.计算机软件系统采用菜单、互交式处理的方式,设计了方便用户的友好界面,令复杂的操作一目了然。

4.脉象的辅助诊断软件以传统的中医理论为本,以上海中医药大学诊断教研室近二十年来积累的万余例临床实测脉象的知识库为支持体系,确保诊断的科学合理。

5.本仪器可广泛用于中医临床教学、科研、病情监护;中药、针灸、气功康复保健措施的疗效评估等,为中医教学、临床、科研提供可靠的客观指标。本仪器在计算机网络远程诊断和远程教学方面也有良好的应用前景。

6.外形尺寸、重量:240×200×100毫米立方,2Kg

主要技术指标:

1 MH--IIA型单探头脉象换能器

灵敏度:0.5mV/克力(桥压6V)

线性范围:0500克力 (原0250克力)

温度漂移:小于1%(F.S) (-5℃~+40)(原小于2%

机械滞后:小于1%(F.S)

输出阻抗:lkΩ

固有谐振频率:大于10OOHz(-3db)

最大垂直位移距离:大于15mm

2 ZM--IIIC型脉象采集器

交流放大回路(脉搏波回路)

输入动态范围:025mV(相当050克力,动态力)

满幅输出:5V(原4.5V

时间常数:大于3

上限截止频率:大于30OOHz (-3db) (原大于10OOHz

直流放大回路(取脉压力回路)

输入动态范围:0150mV(相当0300克力,静态力) (原0125mV(相当0 250克力,静态力)

电源:交流220V/5OHzllOV/6OHz(根据用户要求定)

功耗:小于lOVA

尺寸:240×200×80(mm3)

重量:2kg

连续工作时间:4小时,停机1小时后再开机

3 A/D转换器:812A/D转换 (原4路)

4、软件系统适用于WINDOWS95/98/2000/XP操作系统

ZMIIIC型智能化中医脉象仪技术、使用说明书

仪器简介:

1.仪器系统的构成

11 硬件:本仪器由MH--IIA型单探头脉象换能器、ZM--IIIC型脉象采集器(A/D转换器)、串口通讯电缆,以及用户自备的PIII以上型号的个人电脑(留有空置的串行通讯口)LQ模式点阵打印机等组成。

12 软件:ZM-IIIC型智能化中医脉象仪操作系统(由仪器附带的软盘安装),工作于WIN98工作平台。有简体中文版和英文版二种软件系统。由于中医的特殊性,建议使用简体中文版

2.仪器的功能

本仪器用于无创伤性中医脉象检测,能实时显示、存储数字化脉波信号,自动判读脉象的位、数、形、势,识别脉图特征参数,并以多维逻辑判断模式确定脉名;能以脉诊检测为线索,经人机对话询问病人的症状,作出初步的八纲和脏腑辨证结论;能显示和打印系列脉图、最佳脉图及其特征参数、取脉压力--脉幅趋势图、40秒脉波趋势图等组成的脉图检测报告,以及脉象提示的动脉系统张力、阻力、生理年龄、自律神经平衡状态和辨证结论等组成的临床辅助诊断报告。

3.仪器的用途

本仪器为中医临床检测和基础实验教学的智能化仪器,可广泛用于中医诊断学实验教学,以及中医各科的临床辅助诊断、病情监护,中药、针灸、气功、康复、保健措施的疗效评价,为教学、科研、临床提供可靠的客观指标。本仪器在计算机网络远程教学和远程诊断方面也有良好的应用前景。

4.主要技术指标

41 MH--IIA型单探头脉象换能器

灵敏度:0.5mV/克力(桥压6V)

线性范围:0500克力 (原0250克力)

温度漂移:小于1%(F.S) (-5℃~+40) (原小于2%

机械滞后:小于1%(F.S)

输出阻抗:lkΩ

固有谐振频率:大于10OOHz(-3db)

最大垂直位移距离:大于15mm

42 ZM--IIIC型脉象采集器

交流放大回路(脉搏波回路)

输入动态范围:025mV(相当050克力,动态力)

满幅输出:5V (原4.5V

时间常数:大于3

上限截止频率:大于30OOHz (-3db) (原大于10OOHz

直流放大回路(取脉压力回路)

输入动态范围:0150mV(相当0300克力,静态力)

(原0125mV(相当0250克力,静态力)

电源:交流220V/5OHzllOV/6OHz(根据用户要求定)

功耗:小于lOVA

尺寸:240×200×80(mm3)

重量:2kg

连续工作时间:4小时,停机1小时后再开机

43 A/D转换器

812A/D转换 (原4路)

仪器连接和软件安装

5 ZMIIIC型脉象采集器面板示意图

6.系统的连接

61 将脉象换能器连接线端的插头,插入脉象采集器正面板上的脉象换能器输入插座 (2)。按定位槽(上方)对准后轻轻一推,当听到“达”的一声即表明输入插头已插好。(注:插入换能器时,手拿在换能器插头的黑色橡皮套处;拔出时,手拿在换能器插头前部的金属处)。

62 将电源线与脉象采集器背面板上的电源线插座 (7)以及供电插座相连接。

63 将串口通讯电缆分别与脉象采集器背面板上的串口电缆插座 (5)以及用户电脑的串口插座相连接好。

64 用户的电脑和打印机处于联机状态,并各自连接电源。

7.系统软件安装

71 打开用户电脑的电源。

72 待进入WIN2000简体中文版桌面平台后,点击“我的电脑”图标,屏幕上出现“我的电脑”窗口。

73 3.5英寸软盘驱动器上插入系统软盘1,点击“3.5英寸软盘(A)”的图标,屏幕上出现3.5英寸软盘(A)的窗口;再点击窗口内“Setup图标”,启动软件安装。

74 当安装程序提示系统软盘1安装完毕,要求插入第二张软盘 (系统软盘II)时,取出系统软盘1,插入系统软盘II。点击“确认”,继续系统软件的安装。

75 安装程序提示其“不能安装系统文件或正在使用的共享文件。在继续之前,建议关闭任何正在运行的应用程序”时,请点击“确定”。

76 安装程序显示下个窗口,在“目录”项内显示“C:\Program Files\ZYIII\”的路径。如用户需要更改,点击“更改目录(C)”后,可根据自己的要求设置,否则点击窗口内安装图标,完成系统软件安装。

77 安装程序提示“zy安装成功时”时,请点击“确定”,则完成程序安装,退回WIN98桌面平台。

78 点击“我的电脑”图标,再打开其 “C\”盘的窗口,再点击其中的“Program Files”图标,则显示该级目录窗口。再次点击“Zyiii”图标,则进一步显示“Zyiii”目录窗口。请将鼠标“尖头”移至“Zyiii”图标,并将鼠标左键按住,将图标拖曳出窗口,再放松鼠标左键,关闭“Zyiii”目录窗口,则完成了系统软件快捷方式图标的创建。

系统操作

8.开机

81 将脉象采集器前面板上的“工作/校正切换开关”(3)置“工作”档,打开后面板上的电源开关(6),前面板上的电源指示灯 (1)亮,表示电源接通。

8·2 启动用户已安装了ZMIIIC型智能化中医脉象仪操作系统的计算机的主机和打印机。当显示器指示进入WIN98工作平台后,用鼠标点击脉象仪操作系统快捷方式的图标,系统随即进入“智能脉象仪辨脉辨证系统”的界面。此辨脉辨证操作系统由系统、信息输入、脉图采样处理、40S脉图采样处理、辨证、打印/显示、数据保存、读取数据、退出系统和关于等十个功能栏组成。

9.操作系统各功能栏介绍

91 系统栏:管理系统通讯口的参数设定。本系统对有关参数的设定为:

通讯口: Coml/Com2/Com3 速率:9600 回显:关

握手协议:数据位-8 校验位-None 停止位-2 流控制: None

通讯口由用户按留置的串口编号设定,其余参数用户不得更改。系统运行时,如发生通讯出错的情况,请用户核对上述参数,并作重新确认,系统通讯可恢复正常。如仍不能采样,则关闭电脑和脉象采集器后重新启动。

92 信息输入栏:点击该栏,屏幕弹出病人信息输入窗口。内容有病例号、姓名、性别、年龄、身高、体重、血压(PsPd)、电话、地址等项目。用户可按键盘上的“Tab”键,选择信息输入项目,逐一输入。当各项输入完毕,再按“Tab”键,则指示“确认”输入信息。用户确认输入信息无误后,可按键盘上“Enter”键,或移动光标点击“确认”键,均可完成输入信息的储存。用户在输入性别项时,可用键盘上→、←键移动点标记确定性别,或用鼠标器移动光标点击确定。输入血压时,可直接输入kPa数值;如输入mmHg数值,系统亦可换算成kPa数值。

93 脉图采样处理栏:点击该栏,系统即进入脉图采样处理界面。该界面上半部分为脉波实时采样显示和处理区;下半部分左侧为系列脉图采样过程中上一段采样的脉图序号、取脉压力、波形的显示区;下半部分右侧为系列脉图采样过程中取脉压力---脉幅趋势的显示区。在脉波实时采样显示和处理区中:左上角为脉图采样序号 (NO)以及实时取脉压力 (P(g))的显示区;右上角为时间显示区;上部中间区为系统操作提示区,如提示调整取脉压力等信息;中部为实时采样的脉波显示区,横坐标为时间(t(s)),纵坐标为脉波动态搏动力(F(g));下部为采样处理的功能键区。各功能键意义为:

“采样”键——点击该键即开始脉波数据采样。系列脉图六段采样时,每段采样时间为10秒,采样序号显示从“1”到“6”。40S脉图采样时,采样时间为40秒,采样序号显示“40S”。

“重放”键——点击该键即重新显示本次采样的脉波信号,可观察信号的质量。

“返回”键——在一次采样后点击此键表示放弃本次采样的数据,返回本次采样序号重新采样。

“储存”键——点击该键表示确认本次采样,将数据存入堆栈。

“扫描”键——点击该键即可在两种屏幕扫描速度25mm/s5Omm/s之间切换,横坐标每一大格表示1秒和0·5秒。

“增益”键——可调节信号幅值的放大或衰减,点击该键即可在信号灵敏度×1、×2、×l/2三档之间切换。位于×1档时,即幅值显示灵敏度为1g/mm,屏幕上纵坐标每一大格为lOmm,相当10g搏动力。而×2(0.5g/mm)、×l/2 (2g/mm)时,纵坐标每一大格分别表示5g20g搏动力。

“分析”键——在按操作提示测完系列脉图和40S脉搏趋势图后,如确认无误应作进一步脉象分析。点击该键则屏幕退到系统界面,并弹出辨脉过程的窗口,包括所测的系列脉图的原始脉图、最佳脉图及参数、P--hl40S趋势图,以及测脉结论。

“结束”键——在系列脉图或40S脉图采样过程中,如对本次采样的总体信号质量不满意,则点击该键可结束当前工作,放弃全部数据资料,并返回系统界面。但保留本次采样前输入的病人信息资料,以便重新进入脉图采样过程。

在脉图实时采样过程中,功能键的状态有两种情况:功能键字符为实体字,表示该键处于可操作状态;功能键字符为虚体字,则表示该键功能处于封闭状态。

94 40S脉图采样处理栏:点击该栏,系统即进入40S脉图采样界面。该界面上部为脉图实时采样显示和处理区,下部为40S趋势图显示区。操作、处理均同93。完成单独测试40S脉图,如确认采样无误并储存信号后,点击“分析”键,则显示40S趋势图,以及取脉压力、平均脉率、有无异常节律、自律神经平衡状态等分析结论。而点击“结束”键,则放弃采样数据,保留病人信息,返回系统界面。

95 辨证栏:93脉图采样处理按操作提示完成后,应进入病人的辨证过程。点击该栏则弹出由脉诊作线索的问诊窗口,包括主症、兼症、舌象、追问等内容。问诊后,系统进行辨证,并提供包括动脉系统张力、阻力、生理年龄、自律神经平衡状态,以及辨证结论在内的临床辅助诊断报告。

96 打印/显示栏:点击该栏,系统弹出辨脉、辨证结果的窗口,依次显示本次测脉和辨证的有关资料和结论,显示完毕后可点击窗口上“打印”键,则与计算机联机的打印机可打印出一份辨脉辨证的综合报告。

97 数据保存栏:点击该栏,系统弹出数据保存的“输入信息窗口”,用户可自定义一个文件名,保存一次辨脉、辨证的数据文件。数据文件名称最多可由8个字符加3个扩展名组成。用户应根据数据文件管理的需要,规范命名,防止重码。参考格式为:

98 读取数据栏:点击该栏,系统弹出重新读入辨脉辨证数据文件的“输入信息窗口”,用户根据需要输入文件名,确认后,即可转由打印/显示栏得到所需数据文件的全部辨脉、辨证资料,屏幕显示结束后可打印资料。

99 退出系统栏:点击该栏,即退出辨脉、辨证操作系统,返回WIN98工作平台的界面。

910 “关于”栏:点击该栏,系统弹出的窗口显示本操作系统软件的版本。

10.系列脉图(40S脉图趋势)检测

开机进入辨脉、辨证系统界面后,依下列顺序操作:

101 输入病人信息:打开“信息输入”栏操作(92),如未输入病人信息,操作者想直接进入脉图采样,系统会提醒要先输入病人信息。

102 进入系列脉图检测:“打开脉图采样处理”栏操作(9·3)

1021 按屏幕上方中部操作提示区的提示要求,先固定好脉象换能器。换能器的探头,一般固定于腕部掌侧面挠骨小头内侧N挠动脉搏动点部位,即“关”部。亦可按医嘱固定于“寸”或“尺”部检测。然后,调节换能器的取脉压力调节螺旋钮,观察显示屏左上角的取脉压力数值(P(g)),调节到提示的压力值。系列脉图采样时,屏幕上提示的规范化压力梯度为5Og\lO0g\125g\15Og\175g\225g等六个档次,计采样六段信号。每次按提示的压力要求加压完毕后,待屏幕显示的脉波信号稳定后,应立即采样,防止出现因不及时采样而取脉压力变小的软组织应力松弛现象。另外,第二、第四两档压力,应控制在≤1OOg,≥175g近的数值,其他压力则控制在规定数值上下附近。

1022 每次采样完毕操作提示部显示“重放/返回/储存”的提问。如对所采集的脉波数据疑有随机信号干扰,则可点击“重放”键,重新显示本段采样的信号。显示完毕,提示部出现“返回/储存”的提问。如信号质量不佳,点击“返回”键,则放弃本段采样的数据,保持本段采样序号,操作提示部提示保持原段的采样压力重新采样。如信号质量满意,则可点击“储存”键,将所采的数据存入堆栈。点击“储存”键后,采样序号刷新一次,并提示按下一段采样的压力数值进一步操作;屏幕下部左侧会显示刚采完的一段脉波,供下一步采样操作做波形对比参考;屏幕下部右侧的P--hl趋势图上,则会显示刚采完一段波形取脉压力与平均幅值的坐标点,并以连线与前一段的坐标点相连,显示P--hl变化趋势。

1023 六段系列脉图采样完毕后,脉图采样界面上弹出“选择最佳脉图”的窗口,系统以红色曲线标记其选择的最佳脉图。如果操作着判定系统识别有误,则可点击各段序号前的圆圈,人工干预作最佳脉图选择。选定后或者系统识别正确,均应点击“进入参数调整”键,进入下一步骤。

1024 屏幕弹出“参数调整”窗口后,界面上显示由系统识别的最佳脉图幅度、时间参数的位置。如系统识别有误,操作者则可点击hlh5幅值参数后的圆圈,调整该参数。点击圆圈后,该参数的标记线段变红色,可移动→、←两个方向键,把标记线移到正确的位置。参数调整过程中,屏幕上相应的参数值跟随改变。当应调整的参数操作完毕后,点击“调整结束”键进入下一步骤。

1025 屏幕返回到脉图采样界面,采样序号提示为“4OS”,操作提示部要求调整到最佳取脉压力测脉。操作者可经“采样”、“储存”两步骤,完成40S脉图检测。之后,点击“分析”键,则屏幕返回系统界面,弹出的窗口逐一显示辨脉的过程和结论。如操作者放弃本次全部采样,则点击“结束”键。

11.辨证

完成系列脉图(40S脉图)检测,并显示辨脉分析结论后,应进入系统的辨证程序。点击辨证栏,界面弹出辨证分析的窗口。操作者应按屏幕显示的问诊信息,在主症、兼症、舌象、追问各界面,点击病人具各的症状,完成人机对话。该栏最后可显示临床结论。确认后,返回系统界面。

12.打印/显示辨脉、辨证报告

点击打印/显示栏后,屏幕弹出辨脉、辨证报告的窗口。逐次确认显示完毕后,点击“打印”键,则可打印辨脉、辨证报告。

121 测脉结论报告

脉位:分浮、中、沉三类;

脉力:分有力、中、无力三类;

脉势:分满实、正常、低乎虚、中空虚四类;

脉率:分迟、缓、平、带数、数、疾六类;

节律:分正常、不齐、结代、促四类;

脉形:以abc分别标记主波、重搏前波、重搏波,按各波出现的情况分为abcabaca等四种脉形;

脉名:按位、数、形、势综合判别,有平、弦I、弦Ⅱ、弦Ⅲ、弦Ⅳ、滑、平滑、平弦、弦滑、涩、芤、濡、虚、实、弱、微、散、革、牢、紧、洪、细、浮、沉、迟、缓、数、疾、结代、促等。

122 临床辅助诊断报告

张力:反映动脉管壁紧张程度,结论分张力高、张力正常、张力低三类;

阻力:反映动脉系统外周阻力,结论分阻力高、阻力正常、阻力低三类;

生理年龄:系按脉图特征参数与生理年龄相关性推出的结论,可提示动脉系统的生理状态;

自律神经平衡状态:系反映交感神经与副交感神经平衡状态的指标,结论包括低水平平衡、正常水平平衡、高水平平衡、大体平衡、交感神经功能亢进、副交感神经功能亢进等类型;

辨证结论:根据脉象分析和问诊的综合分析,从八纲、脏腑、气血津液等方面提供临床辨证的结论。

13. 数据保存

在打印辨脉、辨证报告完毕后,按97的操作方法,建立数据文件。或者在不需现场打印报告的时候,先打开数据保存栏,建立文件保存数据。

14 40S脉图采样处理

基本操作同94,略。

ZMIIIC型智能化脉象仪补充说明

1.脉象换能器与面板输入插口连接时(见说明书61),手必须握在换能器插头的黑色橡皮套处,将脉象换能器插头上的定位槽置上方与面板上脉象输入插口的定位槽对准后轻轻一推,当听到“达”一声即表明输入插头已插好。

2.拔出换能器时时,手必须握在换能器插头前部的金属处才能拉出。

3.脉象换能器是仪器的核心部件,请注意小心维护。特别注意换能器中心处的方形探测头(见下图)不要受外力碰撞。用完后应将探头旋转至最里面,以保证不受外力碰撞。换能器外表面可用半干湿的纯酒精棉球檫洗,也可用紫外光消毒。

换能器结构示意图

4.脉象换能器支架的弧度是根据人体手腕弧度设计的,使用是注意方向性,反向安装将导致无法正常使用。正确安装方法为:手掌向上,(上图)支架1处置大拇指侧,支架2处置小拇指侧。

5.本仪器配有中文软件。安装中文版软件时,如计算机内没有简体中文版,请预先装入WINDOWS98简体中文版。

6.如需要安装中、英文版二套软件时,应将软件安装在不同的根目录下。

保修、维修事项说明

一.保修范围及时限

1.保修范围为仪器所有部分。且是由仪器本身质量问题引起的损坏或不正常工作状态(非人为因素造成)。

2.保修方式为托运至上海修理。由此所产生的费用均由本公司负责。

3.保修时限(免费)自购买之日起一年内。

二.维修事项

1.本公司负责对用户所购仪器设备的长期维护修理。一年内免费保修,一年后视实际情况酌收修理成本费。

2.一年以后的维修方式为********或托运至上海修理。由此所产生的费用由用户方负责。
